如何分辨玻璃是否已鋼化 鋼化玻璃相比有哪些優(yōu)點

玻璃在現(xiàn)代得到廣泛運用，一直是市場需求量較大的產品。通過使用特定的處理手法，我們既能夠使玻璃的特性充分發(fā)揮，又能夠彌補其缺陷，不再受制于玻璃的天然屬性。例如夾膠玻璃不但能夠隔熱保溫，而且碎片不會飛濺傷人，安全可靠。接下來我們將介紹如何分辨玻璃是否已鋼化，以及鋼化玻璃相比有哪些優(yōu)點。
　　一、如何分辨玻璃是否已鋼化

　　辨別鋼化玻璃和普通玻璃的簡單方法:
　　1)帶偏光太陽眼鏡,可以看到彩色的斑紋,沒有鋼化的應該看不到.
　　2)轉角度,看其實也是看玻璃表面是否有壓斑.你會看到整板面的玻璃不規(guī)則變形.
　　3)看側邊,玻璃鋼化的時候,會軟化,平整度因為輥道原因變差,面對面的時候,中間的空隙就是一個橢圓,這樣,很明顯.
　　4)鋼化玻璃的平整度比普通玻璃要差,簡單的辦法:將兩塊玻璃面對面的豎著緊靠在一起,觀察相靠的兩片玻璃的兩個長邊,看看兩片玻璃長邊之間有沒有明顯的縫隙,如果有縫隙是不是都呈一定的弧形,如果是,那應該是鋼化的.注意是面對面,不是面靠背.這是要體力的.否則就用兩張曝光的X光膠片來看看,你側面70度看時,應看到有鋼化后的藍色風斑,玻璃的平整度也比沒鋼化前的玻璃有明顯的下降.
　　5)在陽光下帶上平光鏡,鋼化玻璃是花的,玻璃不是的.
　　6)鋼化標是高溫油墨通過絲網(wǎng)印刷打在玻璃上的,在玻璃鋼化的過程中,高溫油墨與玻璃表面融合,所以,玻璃上的鋼化標如果不使用氫氟酸擦拭將無法祛除(即使使用氫氟酸也會留下較明顯的痕跡).因此,看玻璃是否鋼化簡單直接的辦法是打上鋼化標.
　　7)可以使用尖銳物在玻璃邊緣(建議是將來安裝以后看不到的地方)使勁的刻畫,如果很容易出現(xiàn)劃傷,那說明此玻璃未鋼化,如果玻璃表面很硬,很難出現(xiàn)劃傷,那說明此玻璃已經鋼化.
　　8)摔碎一片鋼化玻璃,碎片會破成平均的小顆粒并且沒有普遍玻璃刀狀的尖角.

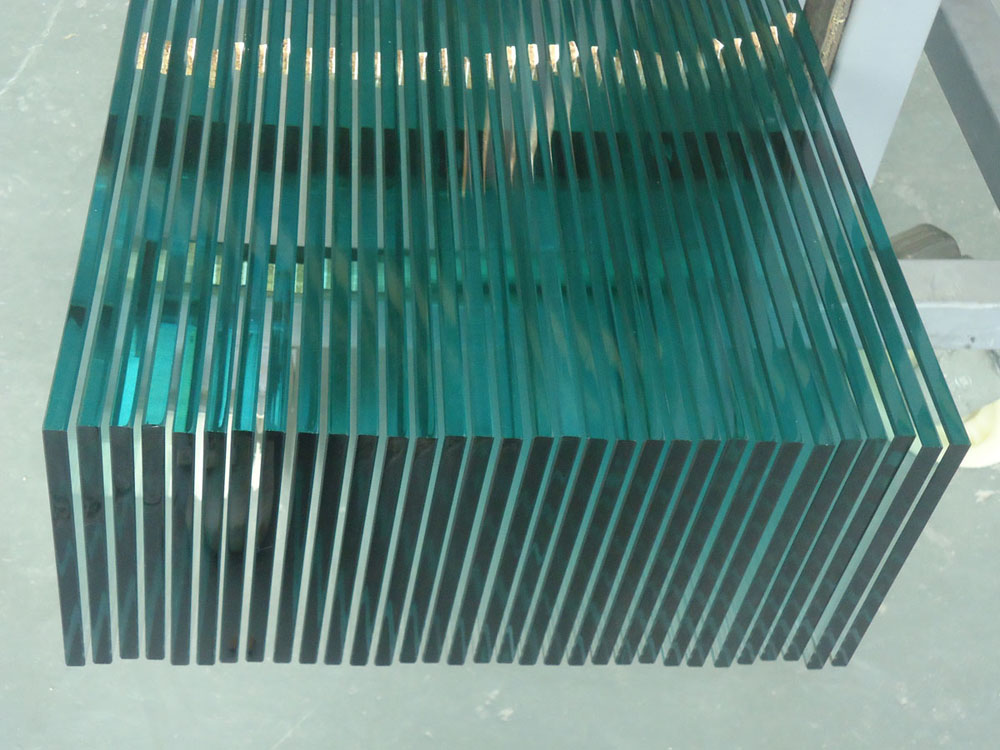

　　二、鋼化玻璃相比有哪些優(yōu)點

　　鋼化玻璃是將普通退火玻璃先切割成要求尺寸，然后加熱到接近軟化點的700度左右，再進行快速均勻的冷卻而得到的（通常5-6MM的玻璃在700度高溫下加熱240秒左右，降溫150秒左右。8-10MM玻璃在700度高溫下加熱500秒左右，降溫300秒左右?？傊?，根據(jù)玻璃厚度不同，選擇加熱降溫的時間也不同）。鋼化處理后玻璃表面形成均勻壓應力，而內部則形成張應力，使玻璃的抗彎和抗沖擊強度得以提高，其強度約是普通退火玻璃的四倍以上。
　　1.安全性:鋼化玻璃是安全玻璃,因為其碎后呈鈍角小顆粒,不會對人體和才參造成太大的傷害,故其為安全玻璃.具體要求是在玻璃破碎后任意50*50毫米的范圍內碎片數(shù)目要大于40個,不過如果超過60個一般也是不合格的.尖銳的碎片,危及人體及財產安全.
　　2.高強度:鋼化玻璃的強度系數(shù)是普通玻璃的4-5倍,而抗風壓強度是普通玻璃的5倍.
　　3.耐溫差:鋼化玻璃可耐溫度差達200攝氏度左右,可經受不同天氣下的溫度變化.
　　相關概念
　　鋼化玻璃
　　鋼化玻璃（Tempered glass/Reinforced glass）屬于安全玻璃。鋼化玻璃其實是一種預應力玻璃，為提高玻璃的強度，通常使用化學或物理的方法，在玻璃表面形成壓應力，玻璃承受外力時首先抵消表層應力，從而提高了承載能力，增強玻璃自身抗風壓性，寒暑性，沖擊性等。注意與玻璃鋼區(qū)別開來。
　　玻璃
　　玻璃是非晶無機非金屬材料，一般是用多種無機礦物(如石英砂、硼砂、硼酸、重晶石、碳酸鋇、石灰石、長石、純堿等)為主要原料，另外加入少量輔助原料制成的。它的主要成分為二氧化硅和其他氧化物。普通玻璃的化學組成是Na2SiO3、CaSiO3、SiO2或Na2O?CaO?6SiO2等，主要成分是硅酸鹽復鹽，是一種無規(guī)則結構的非晶態(tài)固體。廣泛應用于建筑物，用來隔風透光，屬于混合物。另有混入了某些金屬的氧化物或者鹽類而顯現(xiàn)出顏色的有色玻璃，和通過物理或者化學的方法制得的鋼化玻璃等。
